立式真空清洗炉有哪些特点？

2022-01-13

次

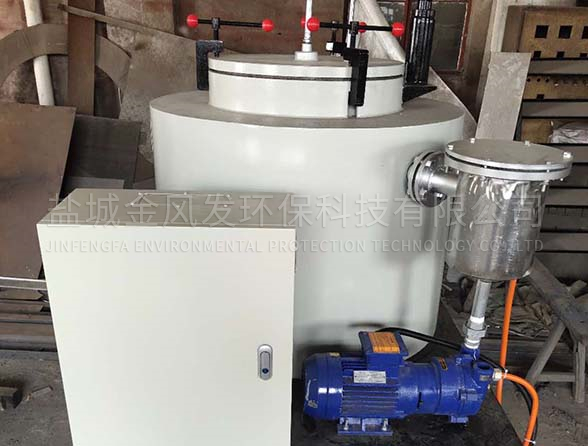

真空清洗炉体，炉口朝上垂直安装在机架上，并将炉体上端部竖立成夹套中空，夹套中空腔壁面形成环带状表面，环带状面沿其上设有活动的保温炉盖，在环带表面上沿可活动开启的炉盖安装，炉盖为夹套空心，该结构与所述夹套的中空炉口顶环带面接触部还形成了相互吻合的环带表面，两环带间加有真空密封垫圈，通过动动式紧固件和炉体密封紧固在一起，在炉体夹套空腔壁上形成单层结构。

一套电加热炉丝在单壁外壁上绕装一组，每组电炉丝由微机控制工作的电加系统控制供电，炉内填充保温材料，并用外壳包裹，所述绕热炉丝炉腔壁下腔内壁设有向炉腔内突放置清洁物篮架的支架。所述支撑体对称地分布于炉身竖轴垂直的平面圆内，并在支承体下面的炉腔壁收收处，漏斗形下端与落料管道同竖直轴线连接。

废品收集系统的结构为：落料管的上端固定连接于真空清洗炉壁，下端固装于废品收集罐上。废品回收罐安装在机架上，罐体有一个开口，可以动关闭的门或盖。罐口与门或盖的接触部表面相通，并在两面之间加设真空密封垫圈。箱体与其门或盖通过动式紧固件密封紧固在一起，罐体上固定一管连接于真空系统的洗涤罐。

真空系统包括：真空清洗炉体.落料管.废料收集罐.洗涤罐.水环真空泵和连接它们的直水管.法兰加垫圈用真空密封接头装配；微电脑控制工作中的电加热系统温度自动记录温度控制.时控电热工作记录仪装置；水冷却系统包括：真空清洗炉体上端的中空夹套水冷却部分和进出水管.炉盖中空夹套水冷却部分和进出水管.落料管的水冷却部分及进出水管.各进水管及水栓.各水栓均压罐.各水路控制水栓及水流量计.总出水管及供水故障自动报警保护的电子电路组装而成。

清洁物处理系统的结构为：一台能够以任何角度旋转且能够旋转后定位于立式真空清洁炉外边缘处适当位置的机架上的微型起重机，它包括可移动的提升臂.定滑轮组.悬索.悬钩.安装清洁物的吊篮，以及用于旋转和升降的控制机构。
